uml建模软件下载_StarUML(UML工具)v5.0 绿色版

uml建模软件下载_StarUML(UML工具)v5.0 绿色版

大小:27.3M

语言:简体中文系统:Windows

类别:办公软件时间:2023-11-03

Tags:

tarUML建模工具都是一款开放源码的UML开发环境,支持多种格式的影像文件可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。这款软件能够绘制用例图、类图、序列图、状态图、活动图、通信图、构件图、部署图以及复合结构图九种UML图。StarUML 可以依据类图的内容生成Java、C++、C#代码,也能够读取Java、C++、C#代码反向生成类图,可以通过反转的类图来理解,不再需要查看一行又一行的代码,这将节省大量的时间和精力。是一款超级棒的建模软件!

uml建模软件下载_StarUML(UML工具)v5.0 绿色版


StarUML(UML工具)v5.0 绿色版 功能介绍


免费开源的建模工具
可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件
能够创建类图、序列图、状态图、活动图、模块图、部署图和复合结构图等UML图形
支持UML2.0定义的大多数图
能支持多种格式的影像文件


StarUML(UML工具)v5.0 绿色版使用方法


1、打开staruml中文版软件,选择“Empty Project”,单击OK。

uml建模软件下载_StarUML(UML工具)v5.0 绿色版

2、右键单击界面中的“无标题”,选择“添加”-“Model”,命名为egg1。

uml建模软件下载_StarUML(UML工具)v5.0 绿色版

3、右键单击egg1,选择“添加图形”"用例图",创建了一个用例图,命名为“用例图1”。

uml建模软件下载_StarUML(UML工具)v5.0 绿色版

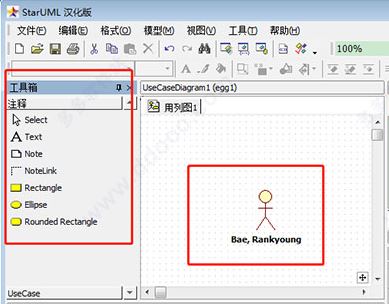

4、点击左边工具栏中的工具,直接在右边空白处单击即可画出相应图形,并且可以为图形命名。

uml建模软件下载_StarUML(UML工具)v5.0 绿色版

5、右键单击所画图形,设置图形的属性,依次重复作画即可。

uml建模软件下载_StarUML(UML工具)v5.0 绿色版

以上便是winwin7小编给大家带来的StarUML(UML工具)v5.0 绿色版,有需要的用户快来试试吧~
