电气CAD绘图特色

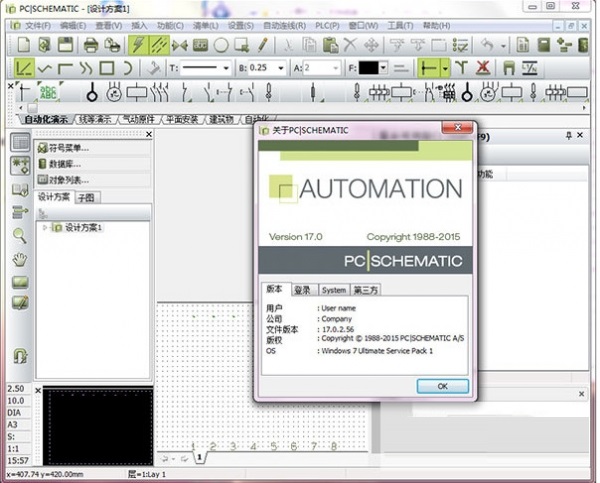

PCSchematic这是一个基于Windows环境的CAD程序，其目的是用于生成电子和电气类安装项目规划和设计。这是一个面向项目的程序，这就意味着有关这个项目的所有零部件(parts)都包含在同一个文件中：电气方框图(Electrical diagrams)、布线图(mechanical layouts)、目录表(tables of contents)、零部件清单(parts lists)、终端设备清单(terminals lists)、可编程逻辑单元清单(PLC lists)等等，以及其它各种类型的清单。如果同时有几个项目存在，你可以在各个项目之间进行相互拷贝。
新功能介绍
一、设置菜单
11 在设计方案数据和页面数据中，删除未使用的数据字段
12 指针/屏幕 – 参考点
13 数据库设置，改动和新位置
14 基本菜单
141 颜色
142系统颜色
143 自定义颜色
144 使用基本颜色，自定义颜色和其它颜色
二、可读性
21 参考点和它们的可见性
211 工具栏中的参考点
212 查看参考点的快捷键
213 机械页面中的细线
214 栅格点
215 接线端子外部标记
三、元件向导
31 元件种类
32 创建跳线
33 创建导线
34 创建导线槽
35 创建电缆
351 电缆附件
36 可以输入数据/编辑所有选择的数据字段
37 可以使用符号生成器来创建原理图符号
38 访问 SQL 实现在数据库中多项编辑
四、数据库
41 新的数据字段
42 在数据库中输入新的语法
43 数据库设置 – 单独标签中的附件
44 数据库设置 – 元件向导中的其它字段
45 在数据库中搜索元件
46 自动导入数据库更新
五、在机械页面上更新符号
六、元件附件
61 附件来自三个类别
611 固定附件
612 可选的机械附件
613 可选的电气附件
614 数据库中的附件的语法
62 添加附件到元件
621 添加机械附件
622 机械页面中的机械附件
623 如果附件也有附件
624 添加电气附件
625 机械页面中的电气附件
626 扩展的清单标准
七、参考指示
71 查看设计方案中的所有参考指示
72 如何使用参考指示
721 设置
73 创建参考指示
731 添加额外的指示
732 输入新的指示
733 导入参考指示
74 树状结构
741 显示元件
75 选择选项模块
八、导出为 DWG 格式的新功能
九、安装和更新的新安装模式
十、软件许可
十一、其它
111 版本 17 没有在 Windows XP 上测试
112 从符号生成器直接访问编辑符号模式
113 打印机对话框中的更多选项
114 数据清单添加到章节页面
115 活动的层和层的分组
116 选择名称 – 现在也出现在线命令中
117 对象列表中有数据的线
118 编辑符号中显示当前路径
119 设置用户初始视图
1110 加入信号位于右键菜单中
1111 用于从模板创建器打印标签的额外选项
十二、Pcschematic A/S 的新产品
121 Pcschematic 服务
122 Pcschematic Panelrouter
电气CAD绘图软件功能
1、大量的IEC标准标记
电气CAD绘图工具简体中文版应用标准IEC标志制作自动化技术、组装、流体动力学/汽体结构力学及其流程表。此外，还有许多PLC、传感器、智能变送器、智能建筑组装、计算机与通信、报告组装及其平面设计图标记。它还可以很容易地建立一些自定义的标记，并自动参与到符号库中。
2、Pcschematic元器件数据库系统
在Pcschematic中，可以建立自己的组件数据库系统。一些行业领先的组件经销商长期以来一直在手机中拥有自己的组件数据库系统，主要包括EAN序号、叙事、供应商和成本等信息内容。该数据库系统中的每个组件都有其电气设备和外观标记。有了这些数据库系统，就可以轻松快速地绘制电路原理图和安装施工平面图，并列出详细信息。Pcschematic有自己的数据库系统。您也可以使用Oracle或Access等软件与PCSCHEMATicautomation建立联系，因为它使用ODBC（开放式数据库系统互接）插座。该数据库系统可集成为公司数据库的一部分。
3、子图功能，模块一键生成新项目
您可以很容易地建立子图，包括独立设计数据库。同时，您可以很容易地将子图拖到项目中。当拖动子图时，可以选择必须导入标记的数据信息。该功能称为模型数据控制模块拖动。根据这个子图功能，您可以自动建立一个超过1000页的建筑项目。
4、所有自动升级的细节
在Pcschematicautomation中，可以设计自己的零部件或部件明细、接线端子排列明细、PLC明细、电缆明细、标识、连接明细和目录表。这个细节可以自动升级，每个项目都是项目的一部分。这个细节可以作为新项目页面或客户定义的文档。它们可以很容易地导出到其他系统中，比如作为采购文件。
5、智能参考标志
在Pcschematicautomation中，可以在工程、页面和区域标记上自动分配器件的参考号。在网页或区域上放置一个标记后，标记自动分配一个参考号，然后一键生成元件参考细节。
组件参考号编写后，程序流程将按顺序再次编辑参考号，甚至在区域或网页上复制标记后，设备参考号将自动重命名。
6、智能工程结构
您可以为每个项目建立相应的项目结构，可以单独建立项目表格和详细信息，也可以复制所有以前的项目结构。
7、DWG/DXF导入和导出AutoCAD文档
能够键入或导出DWG/DXF格式。自然，只有彼此的程序流程才能处理一部分，才能互换。
8、插入OLE目标
OLE目标可以插入工程页面，因此，您可以在OLE目标中用Word或Excel的操作方法建立模型。
9、PLC插口专用工具
它可以与PLC和测量仪器建立通信连接。当来自PLC的数据波动时，数据图表中的相关数据会自动更新。PC|SCHEMATIC绝对开放，方便设计适合自己应用软件的自然环境。
10、互联网
为了充分考虑许多用户的工作实践，Pcschematic扩展了手机软件在互联网层面的功能。例如，它提高了文档的安全性和互联网授权协调能力。
适用于不同国家的语言和识别符。目前，手机软件有多语种版本号，如中文简体、中文繁体、英语、丹麦语、达语等。同时，您还可以获得相应的电子文件指南。手机软件还支持许多其他字段名称，如德语、葡萄牙语和波罗语的海洋识别符。此外，手机软件还具有改变新项目单词的功能。如有必要，可以很容易地添加一个新的语言表达符。
11、防止可重复操作
为了减少鼠标的应用，在工作中省时省力，Pcschematic还包括前沿的计算机鼠标捕获系统软件(MouseChasingSystem)。键盘快捷键可以设置为单独的功能键，如“s“表示”标记(Symbols)"。
电气CAD绘图更新日志
开发GG说这次真的没有bug了~
电气CAD绘图软件是电气工程设计中不可缺少的重要工具，它可以帮助工程师们快速准确地完成电气图纸的绘制，提高设计效率和质量，为电气工程的顺利实施和运行提供有力的支持。
