源泉建筑CAD插件是一款专为建筑行业开发的CAD插件软件。该插件提供了一系列的功能和工具，可以极大地提高建筑设计师的工作效率。源泉建筑CAD插件包含了各种建筑设计需要的功能，比如建筑元素绘制、CAD图纸编辑、布局设计等。它可以帮助设计师更快速、更准确地完成建筑设计图纸，并且可以根据设计师的需要进行个性化定制。该插件还具备了智能化的特点，它可以根据设计师的输入快速生成建筑模型，提供设计方案的可视化效果。同时，它还支持各种格式的数据导入导出，方便设计师与其他软件进行数据交互。除了基本的绘图和设计功能外，源泉建筑CAD插件还提供了一些辅助工具，比如尺寸标注、阴影分析、碰撞检测等。这些工具可以帮助设计师更好地进行设计评估和优化，避免潜在的问题和错误。源泉建筑CAD插件是一款功能强大、操作简便的建筑设计工具。它可以帮助设计师节省时间和精力，提高设计效率，同时还可以提供更准确、更直观的设计效果。无论是初级设计师还是专业建筑师，都可以通过使用源泉建筑CAD插件来提升自己的工作水平和竞争力。
源泉建筑CAD插件功能

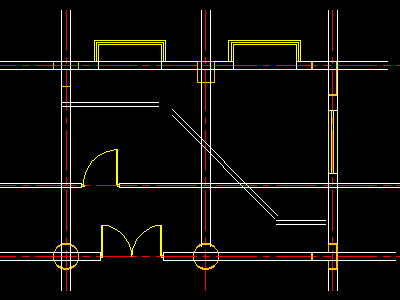

画自动墙
command: ww
****画自动墙，墙柱交叉处自动修剪墙体
当前墙的厚度为 200 偏心距为:0
Offset偏心距/Width墙厚/<墙的第一点>:
Offset偏心距/Width墙厚/<墙的第二点>:
● 就像画直线一样绘制平面墙体
● 碰到柱子柱内墙体被修剪
● 碰到墙体与该墙体交叉处被修剪
● 按下“W”键可以列表选择墙厚
● 不影响其他图层

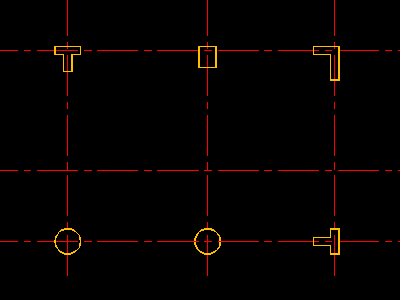

智能墙剪 TW
command: tw
****智能墙剪，墙柱交叉处自动修剪
选择要修剪墙体的范围
拾取范围的第一点:
拾取范围的第二点:
● 只需一步:选择修剪的墙柱范围
● 柱内墙体被修剪
● 墙体与墙体交叉处被修剪
● 不影响其他图层

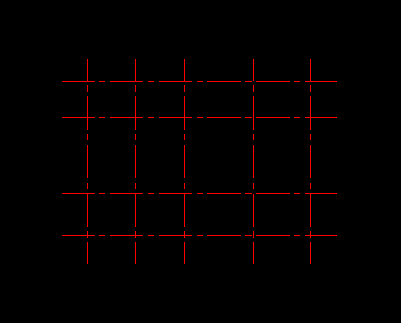

自动轴号尺寸线
command: azh
****选择轴线自动布置轴号和二道尺寸线
请选择轴线图层 中的直线(最多只能处理二组方向的轴线):
● 只需一步:选择选择轴线
● 根据所选轴线自动布置轴号和二道尺寸线
● 不影响其他图层
安装教程
解压在偶要下载下载的源泉建筑软件安装包，而后点击一键安装程序setup.exe，按提示选中需关联的AutoCAD用户配置文件(Profile)就可以简单完成安装设置过程
安装说明
如果上述方法安装不成功，请将sys\install.vlx文件拖拽入AutoCAD绘图区还可完成源泉建筑安装;
强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装即可;
如果启动文件sys\acad.lsp和你的自编程序冲突，安装完后可直接删除之，这个时候应该将源泉建筑启动文件yqstart.lsp加入到AutoCAD的启动组;
在天正建筑(5.0-8.5)环境下的安装方法和上述相同。
源泉CAD插件特色
"源泉设计"都免费免注册软件，翠绿色精巧，压缩文件仅7MB多(含说明和常见中文字库);
提供中文简体、中文繁体、英语三个语言表达版本，请相匹配免费下载;

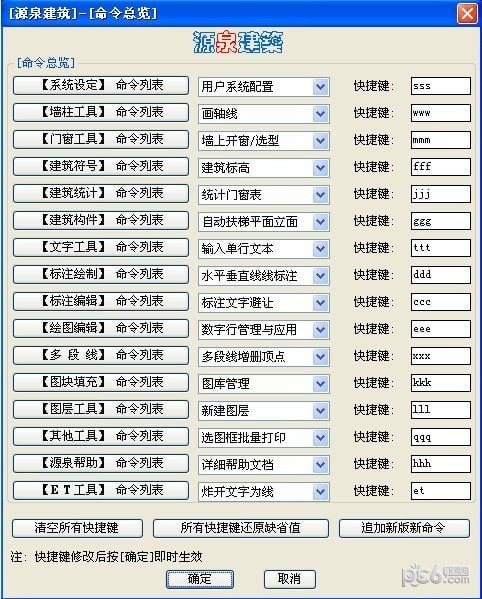

根据一览命令，能够动态设置全部命令快捷键，立即生效;
提供丰富多样的"装饰设计预制构件"、"建筑材料"和"建筑符号"绘图命令，工程建筑门、窗、墙、柱随时全自动修枝;
提供相近ACDSee的图片库管理方法，实际操作形象化、维修方便;
加强了AutoCAD的那一部分基本要素，如"文本编辑、公差标注、涂层管理方法、编写与绘图"等;
搭载了将图元导进GoogleEarth(谷歌地球)的转变程序流程。
提供多用户系统，你可以同时也为好几个企业绘图，而拥有多种详细设定;
你可以用mm、cm、分米、米甚至英尺来绘图，墙厚、图块等设定项会适当调整;
功能齐全而简单实用，一点不危害原来AutoCAD或天正的绘图习惯性;
铝门窗块彻底适配天正3,能够相互之间应用;

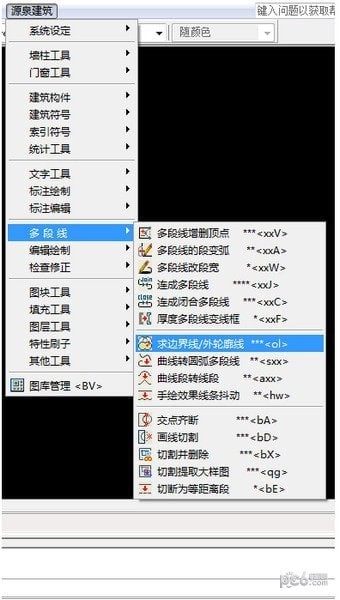

"源泉设计"中的所有命令均机构加上在原有CAD菜单栏的后一项，以便于查看;
以上便是WinWin7小编给大家分享介绍的源泉建筑CAD插件！
