MSteel结构工具箱是winwin7下载为使用cad的用户分享的CAD插件，主要支持AutoCAD2006~2020下的版本，用于结构计算，CAD辅助绘图。这是一款费有好多CAD辅助绘图功能的插件，如小编常用的可以让某些图纸部分显示或者部分隐藏，或者按颜色显示或者隐藏，另外还包含了线材优化、一些结构计算用的参数查询...非常多的功能等你来使用！

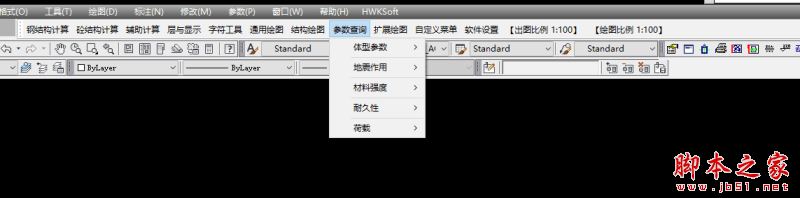

AutoCAD插件功能
1、结构绘制
2、扩展绘图
3、钢结构计算
4、砼结构计算
5、幕墙结构
6、字符工具
7、层与显示
8、辅助绘图一
9、辅助绘图二
10、其他功能
AutoCAD插件使用方法
1、安装文件“MSteel安装程序(64位).exe”为自解压文件，可将该文件解压;
2、将安装目录内文件全部拷贝至所需的安装目录下，如“D:\MSteel”;
3、将解压后的文件里的字体文件MSteel_EN.shx和MSteel_HZ.shx拷贝至AutoCAD所在目录下的Fonts目录下;
4、在AutoCAD安装目录下寻找acad.rx文件(如没有，可自建)，将该文件用记事本打开，在里面添加如下几行：
MSteel的安装目录\MSteel2000.ARX
MSteel的安装目录\MSteel2004.ARX
MSteel的安装目录\MSteel2008.ARX
MSteel的安装目录\MSteel2010.ARX
MSteel的安装目录\MSteel2013.ARX
MSteel的安装目录\MSteel2015.ARX
MSteel的安装目录\MSteel2017.ARX
MSteel的安装目录\MSteel2018.ARX
MSteel的安装目录\MSteel2019.ARX
例如，如果安装目录为D:\MSteel，则在acad.rx里添加如下几行：
D:\MSteel\MSteel2000.ARX
D:\MSteel\MSteel2004.ARX
D:\MSteel\MSteel2008.ARX
D:\MSteel\MSteel2010.ARX
D:\MSteel\MSteel2013.ARX
D:\MSteel\MSteel2015.ARX
D:\MSteel\MSteel2017.ARX
D:\MSteel\MSteel2018.ARX
D:\MSteel\MSteel2019.ARX
5 、如需在探索者或天正下使用，可直接在天正或TSSD的系统目录下寻找acad.rx文件，将该文件用记事本打开，在里面添加几行，内容同第4步。
GIF功能演示
Z坐标归0

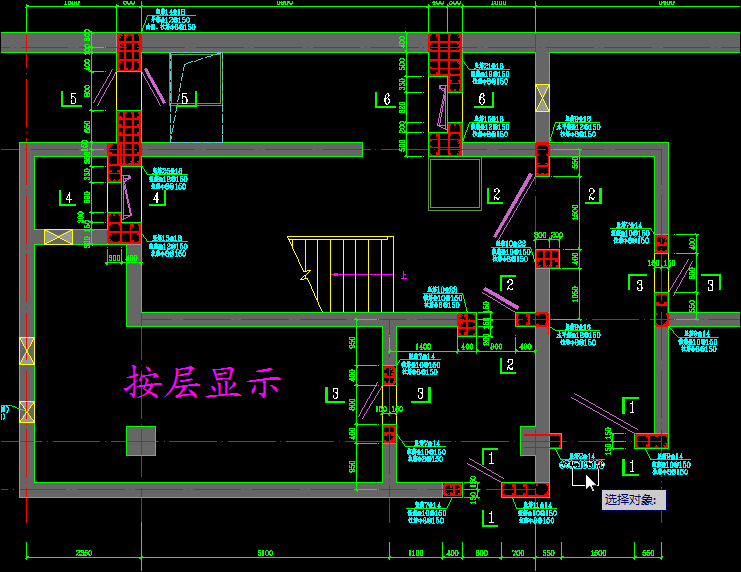

按层显示

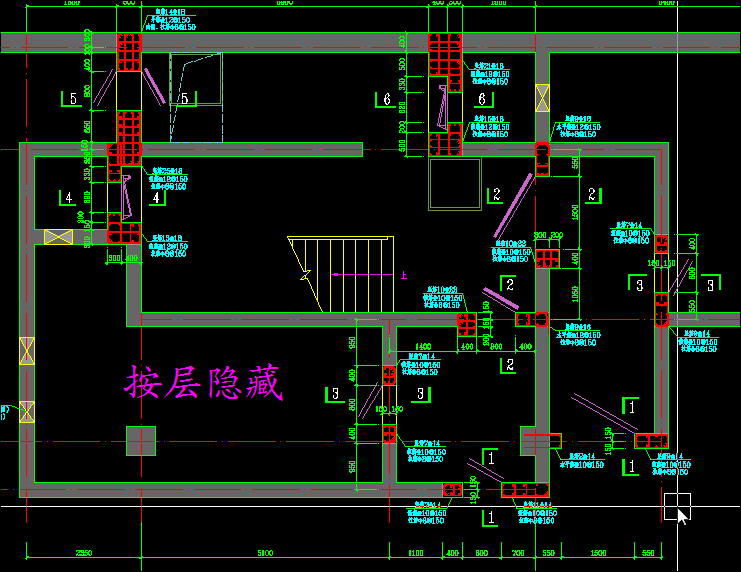

按层隐藏

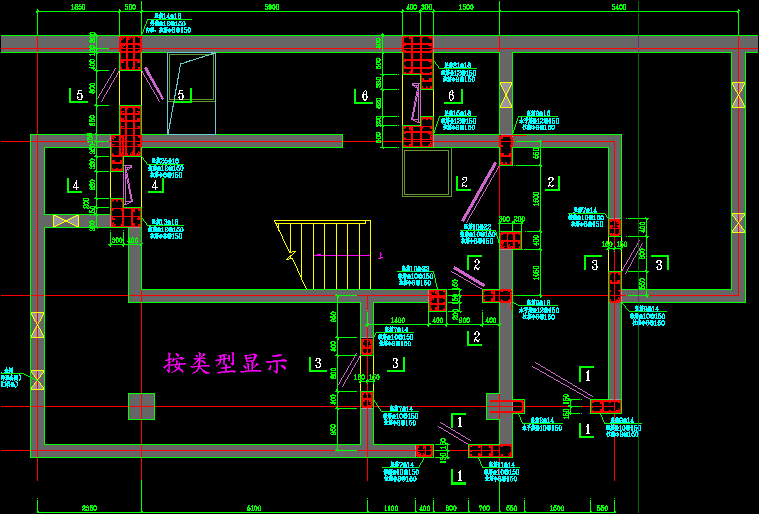

按类型显示
功能
钢架结构计算MSteel构造辅助工具最新版适用截面主要参数查看、计算不规律截面主要参数、焊接计算、地脚螺栓群计算、平稳计算、受扭计算、桁梁计算、实腹柱计算、钢管混凝土柱计算、柱计算长短指数、钢管桁架连接点计算、横着加劲肋计算
MSteel构造辅助工具最新版适用门刚铰接柱脚计算、门刚接砼柱计算、门刚端板计算、门刚梁柱节点弯曲刚度计算、构件面积、净重统计分析、钢板重量统计、统计分析线长

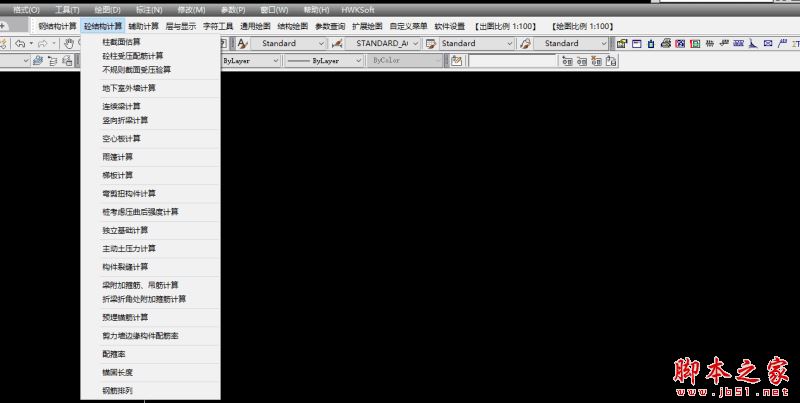

砼构造计算
柱截面估计、砼柱受力箍筋计算、不规律截面受力检算、别墅地下室墙体计算、桁梁计算、纵向折梁计算、预制梁计算、雨蓬计算、梯板计算、弯剪扭构件计算、桩考虑到压曲后抗压强度计算
独立基础计算、土压力计算、构件缝隙计算、梁额外主筋、吊筋计算、折梁折边处额外主筋计算、预埋件锚板计算、框架柱边沿构件配筋率、配箍率、钢筋锚固长度、建筑钢筋排序
协助计算
建筑幕墙载荷计算、夹层玻璃版块计算、线缆开料提升、排水沟横断面及排水管计算、刚度系数计算、构造基本上自振周期时间估计、高度计算、风载荷指标值计算、风力气压转换、消防车救火载荷折减计算
大地震危害指数、计算插值法、方程求解、PKPM标准层结论合拼
层与显示
层与显示、一部分显示、部分掩藏、按层显示、按层隐藏、按颜色显示、按颜色掩藏、按颜色后置摄像头、层锁定、层开启、单面锁定、单面开启、涂层批量修改/新创建、涂层全自动变换、涂层切换
添充切换、线形切换、标明切换、设定现阶段层、设定现阶段标明款式、设定现阶段字体效果
