FreeCAD 2019(3D模型制作)64位

FreeCAD 2019(3D模型制作)64位 V0.18.16131.3129绿色汉化版

大小:460M

语言:简体中文系统:Windows

类别:CAD软件时间:2022-05-28

Tags:

FreeCAD 2019是一款基于OpenCASCADE的开源CAD/CAE工具,FreeCAD可以通过安装包管理器来安装。它拥有100%开源和高度模块化,并支持与QT建立接口,支持win、mac等操作系统。FreeCAD支持通用的基于特征的参数化三维建模的CAD,MCAD,CAX,CAFreeCAD 2019E和PLM的直接目的是在机械工程和产品设计,还能兼容Open Inventor的模型硬币3D库,100%开源和高度模块化,允许非常先进的扩展和定制。winwin7给大家分享的FreeCAD 2019为绿色汉化版,欢迎有需要的朋友前来获取!

FreeCAD 2019安装方法

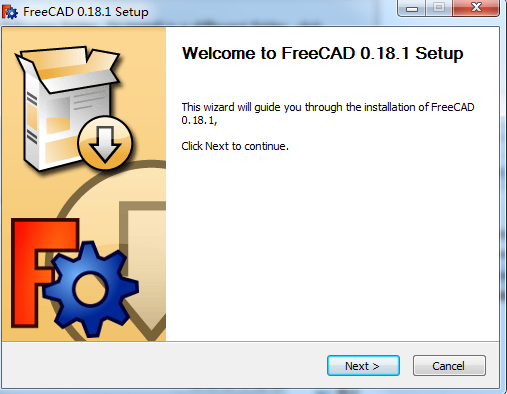

1、将winwin7分享的压缩包下载后解压运行应用程序

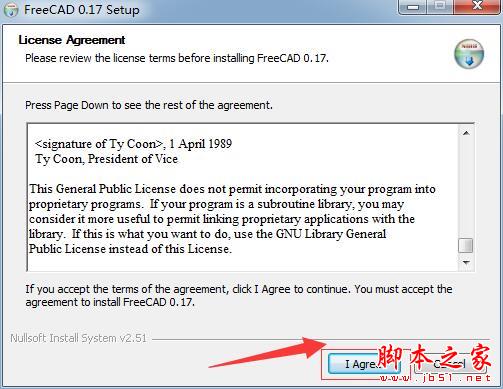

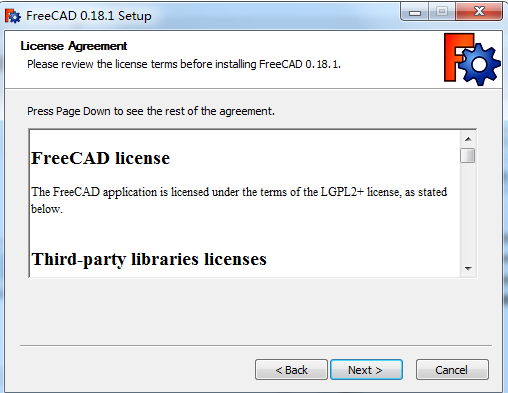

2、进入软件安装界面,点击“I agree”

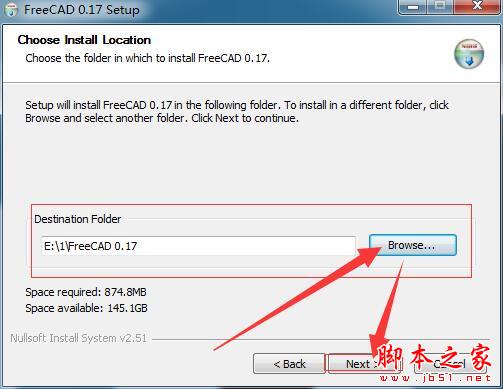

3、更改软件安装目录,点击“next”

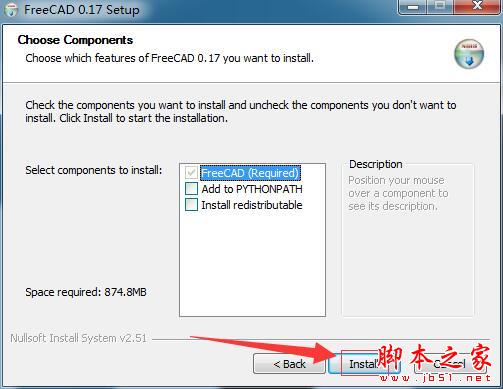

4、选择安装组件,点击“install”

5、安装完成后即可使用

使用方法

1.FreeCAD 制作卡环教程

创建新文件,选择 Part Design workbench 零件工作台。试着画一条直线,然后是有工具栏中的垂直约束,使之垂直,垂直的线旁边会有一条红色的小竖线,表示垂直约束。选中直线下边的端点,点击工具栏的小锁子“对所选物体创建锁定约束”。

你可以看到连个从该点到点(0,0)的两个标注。把它们设为0,我们把这条线作为中心线。

创建圆弧:先随意确定圆弧的圆心,然后是圆弧的两个端点。点击工具栏“固定圆或圆弧的半径”,约束半径,双击,改为11.5。选择两个端点和中心线,点击工具栏“><”“对称约束”。选择圆心,点击“I”设置圆心x坐标为0。设置圆弧端点到中心线距离约束为1.2。

创建内部的圆弧:做法同上,半径约束为9,两个端点的对称约束,圆心高度约束为1.3,端点到中心线的距离约束为0.5。

创建多段线,连接圆弧:点击工具栏多段线,用3段线段连接,右击结束多段线。设置长度约束如图。注意左右需要端点对应的对称约束。

创建坐标约束为(-9.2,2.8),半径为1的圆,另外一个圆的圆心使用对称约束;选择两个圆,设置“=”“相等约束”,

为了能够做“凸台”操作,注意必须切换中心线构造模式:选择中心线,点击工具栏“切换当前选择线构造模式”。

点击工具栏“关闭草图编辑”,或直接按键盘“Esc”键。选中结构树浏览器中的草图,就是默认名为“Sketch”的那个,点击工具栏“基于选定草图创建凸台”,在左边“任务”栏中设定好参数,厚度为1,确定,OK。

2.FreeCAD 制作活塞销

打开 FreeCAD,点击菜单中的“视图/工作台/Part Desigh”选择 Part Design 零件设计工作台。

点击工具栏“Create new Sketch” (就是画着一个圆形和长方形的那个),确定按钮。你可以看到 OX 轴和 OY 轴,红色的工具按钮都是已经激活的。点击长方形按钮,然后开始画一个长方形。现在开不需要考虑尺寸。

画好长方形后设定它的宽度。点击选中长方形的宽,点击工具栏的设置宽度(就是“H”字型的那个),标出了长方形宽的尺寸,双击尺寸,设置为60。尺寸单位默认设置在菜单“编辑/选项/零件设计”中。你可以按 del 键删除尺寸标注。左下角的“任务”视图显示了使用了的所有约束。

设置长方体高度。方式是分别设置上下两边到 OX 轴的距离。单击选择下边的一个www.winwin7.com顶点,点击工具栏的“I”,标注了该点到 OX 轴的距离。

同样标注上边的一个顶点到 OX 轴的距离。双击标注,把两个距离设置为 6 和 11。

现在你可以旋转它了。先退出草图模式,点击工具栏的“关闭草图编辑”。现在可以旋转轮廓了,点击“旋转选定的草图”。注意:必须要在目录树中选中草图。

奥,我们遇到一个问题。草图是围绕Y轴旋转的(坐标系显示在右下角),但它应该围绕X-轴旋转。选择“工程视图”的旋转,并在“数据”选项卡“中设定旋转轴:Horizontal 水平方向,点确定。

现在你有活塞销了。如果您需要倒角边缘,选择工具栏中的“给选中的边缘倒角”(之前必须在目录树中选择旋转revolution),然后单击要倒角的边,在左边“任务”栏中设定好参数后,点击确定或者直接回车。

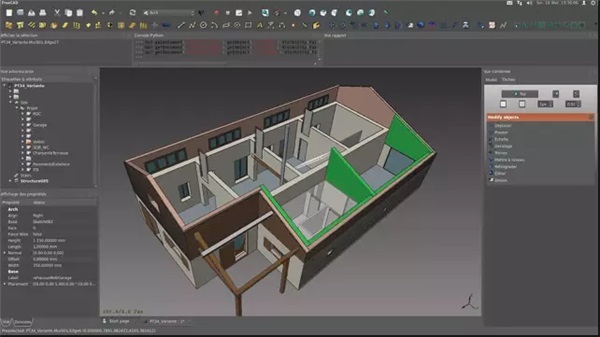

FreeCAD特色

FreeCAD的作用特点相近Catia、SolidWorks或SolidEdge,FreeCAD能帮你创建3D零件,你可以联接或拼装这种零件来造成一个构造或设备,称作机械设备安装。通过更改零件的外观设计、尺寸,及相互连接的方式,你也可以在FreeCAD的虚似三维自然环境中模以检测此你的构造系统软件而不用应用数字模型。
FreeCAD可以将图型导出来为AutoCAD、3DView等格式,是AutoCAD、SolidWorks等软件开发平台的完全免费开源代替品。假如你厌倦了四处去找AutoCAD破解版下载、精简版或是想应用原版的CAD手机软件来学习培训或用以自身的新项目,那麼完全免费开源的FreeCAD是一个非常好的挑选。
FreeCAD的作用目地是成为了一个3DCAD建模软件。她的开发设计彻底遵循OpenSource(GPL&LGPLLicense)协议书。FreeCAD的目标直指机械自动化、设计产品,自然也合适工程项目领域内的别的众多客户,例如工程建筑或是别的独特工程项目领域。
FreeCAD的作用特点相近Catia,SolidWorks或SolidEdge,因而也能应用关键字MCAD,PLM,CAx及其CAE.她是一个功能性的参数化设计专用工具,是一个模块化设计的CAD关键自然环境,你能在没有改动关键流程的基本上为其开发设计软件、程序模块。
和别的3DCAD建模软件一样,她也将有着一个2D部件来将3D实体模型的精确设计方案信息内容转换为2D的设备工程图纸,二维静态数据工程图纸(例如:AutoCADLT)并不精确、动态性或是有零件关联等定义(译员:只是是一些线框罢了)(例如:Maya,3dsMax或Cinema4D),因而,归功于FreeCAD可以被普遍地改变(加上程序模块),她将比现阶段更为有效。
FreeCAD此外一个特别注意关心的是深层运用全部强悍的已经有开源库,例如电子信息科学.在其中包括OpenCascade,强劲的CAD核心,Coin3D(是OpenInventor的演变版本号),Qt,知名的UI库,Python,是当前较好的开发语言。当然FreeCAD本身还可以被别的新项目做为库来应用。
FreeCAD是一个真真正正的多服务平台程序流程,现阶段可在Windows、Linux/Unix及其MacOSX系统软件上极致运作,并在全部服务平台上有着一样的外形和作用。
