阻容降压计算器

阻容降压计算器 V1.1绿色版

大小:15KB

语言:简体中文系统:Windows

类别:计算器软件时间:2023-12-28

Tags:

阻容降压计算器是一款电容与电流计算工具,支持输入电容计算电流,输入电流计算电容等计算方式,能够通过预先控制电容和电流的方式进行转换设计,可以帮助大家轻松快速的计算电路中的电容和电流,输入标准的电压和频率就可以计算出您需要的数据!

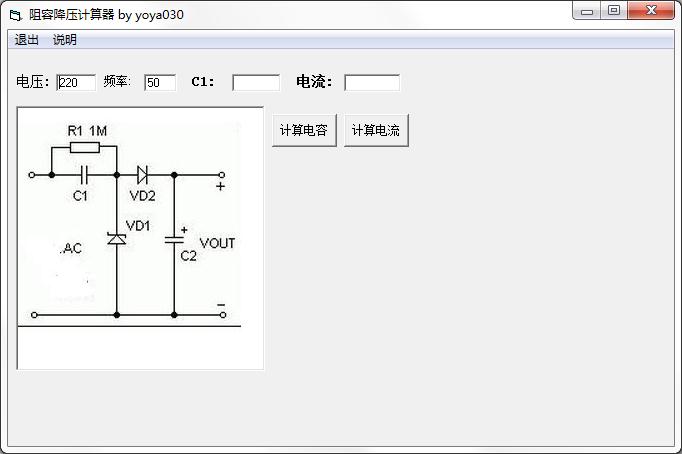

阻容降压计算器

阻容降压计算器功能

1、电路设计时,应先测定负载电流的准确值,然后参考示例来选择降压电容器的容量。

因为通过降压电容 C1 向负载提供的电流 Io,实际上是流过 C1 的充放电 电流 Ic。C1 容量越大,容抗 Xc 越小,则流经 C1 的充、放电电流越大。

当负载电 流 Io 小于 C1 的充放电电流时,多余的电流就会流过稳压管,若稳压管的最大允 许电流 Idmax 小于 Ic-Io 时易造成稳压管烧毁。

2、为保证 C1 可靠工作,其耐压选择应大于两倍的电源电压。

3、泄放电阻 R1 的选择必须保证在要求的时间内泄放掉 C1 上的电荷。

原理及计算公式

一、能提供的电流
这一类的电路通常用于低成本取得非隔离的小电流电源。它的输出电压通常可在几伏到三几十伏,取决于所使用的齐纳稳压管。所能提供的电流大小正比于限流电容容量。
采用半波整流时,每微法电容可得到电流(平均值)为:(国际标准单位)
I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C
=0.44*220*2*3.14*50*C=30000C
=30000*0.000001=0.03A=30mA
0.44:半波整流的平均值系数
F:电源频率单位HZ;
C:电容容值单位F法拉;
V:电源电压单位伏V;
Zc=2*Pi*f*C:阻抗阻值单位欧姆.
如果采用全波整流可得到双倍的电流(平均值)为:
I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C
=0.89*220*2*3.14*50*C=60000C
=60000*0.000001=0.06A=60mA
一般地,此类电路全波整流虽电流稍大,但是因为浮地,稳定性和安全性要比半波整流型更差,所以用的更少。
使用这种电路时,需要注意以下事项:
1、未和220V交流高压隔离,请注意安全,严防触电!
2、限流电容须接于火线,耐压要足够大(大于400V),并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗,严禁齐纳管断开运行。
二、电容降压式电源将交流式电转换为低压直流
电容降压式电源将交流式电转换为低压直流  1.电容降压原理电容降压原理
电容降压的工作原理并不复杂。他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。例如,在50Hz的工频条件下,一个1uF的电容所产生的容抗约为3180欧姆。当220V的交流电压加在电容器的两端,则流过电容的最大电流约为70mA。虽然流过电容的电流有70mA,但在电容器上并不产生功耗,应为如果电容是一个理想电容,则流过电容的电流为虚部电流,它所作的功为无功功率。根据这个特点,我们如果在一个1uF的电容器上再串联一个阻性元件,则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。例如,我们将一个110V/8W的灯泡与一个1uF的电容串联,在接到220V/50Hz的交流电压上,灯泡被点亮,发出正常的亮度而不会被烧毁。因为110V/8W的灯泡所需的电流为8W/110V=72mA,它与1uF电容所产生的限流特性相吻合。同理,我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上,灯泡同样会被点亮,而不会被烧毁。因为5W/65V的灯泡的工作电流也约为70mA。因此,电容降压实际上是利用容抗限流。而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
将交流式电转换为低压直流的常规方法是采用变压器降压后再整流滤波,当受体积和成本等因素的限制时,最简单实用的方法就是采用电容降压式电源。
2、电路原理电路原理
电容降压式简易电源的基本电路如图1,C1为降压电容器,D2为半波整流二极管,D1在市电的负半周时给C1提供放电回路,D3是稳压二极管,R1为关断电源后C1的电荷泄放电阻。在实际应用时常常采用的是图2的所示的电路。当需要向负载提供较大的电流时,可采用图3所示的桥式整流电路。整流后未经稳压的直流电压一般会高于30伏,并且会随负载电流的变化发生很大的波动,这是因为此类电源内阻很大的缘故所致,故不适合大电流供电的应用场合。
3、器件选择
器件选择 3.1.电路设计时,应先测定负载电流的准确值,然后参考示例来选择降压电容器的容量。因为通过降压电容C1向负载提供的电流Io,实际上是流过C1的充放电电流 Ic。C1容量越大,容抗Xc越小,则流经C1的充、放电电流越大。当负载电流Io小于C1的充放电电流时,多余的电流就会流过稳压管,若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.
3.2、为保证C1可靠工作,其耐压选择应大于两倍的电源电压。
3.3、泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
4、设计举例设计举例
设计举例
图2中,已知C1为0.33μF,交流输入为220V/50Hz,求电路能供给负载的最大电流。
C1在电路中的容抗Xc为:
Xc=1 /(2 πf C)= 1/(2*3.14*50*0.33*10-6)= 9.65K
流过电容器C1的充电电流(Ic)为:
Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为:C=14.5 I,其中C的容量单位是μF,Io的单位是A。
5、注意点
电容降压式电源是一种非隔离电源,在应用上要特别注意隔离,防止触电。

使用说明

阻容降压计算器输入电容计算电流,输入电流计算电容,泄放电阻R1要保证功率否则容易烧,也不能太大,要恰好能释放掉C1的电荷!例子是半波整流的需要自己修改!阻容降压电路需要接入负载后在通电!
