CAXA制造工程师 官方版

CAXA制造工程师 官方版

大小:346.13M

语言:简体中文系统:Windows

类别:工程建筑时间:2023-11-22

Tags:

CAXA是一款高效易学的数控加工编程软件,为用户提供了合理的加工环境,将简单的平面图利用生动的3d形式呈现出来,全中文三维造型与曲面实体完美结合的CAD/CAM一体化系统。CAXA为数控加工行业提供了从造型设计到加工代码生成、校验一体化的全面解决方案,深受工程设计师们的喜爱!

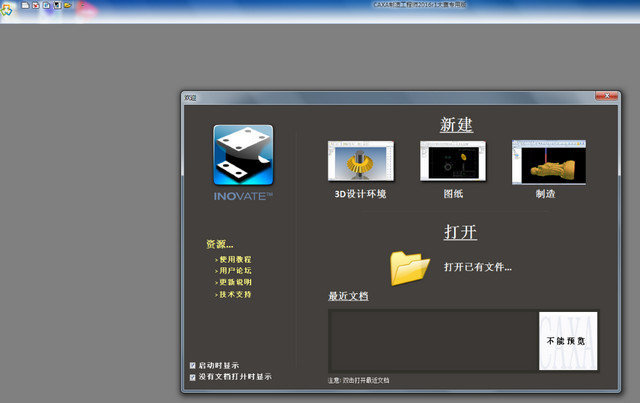

caxa制造工程师

CAXA软件特色

【曲面完美结合】

1.灵活的曲面实体复合造型

基于实体的“精确特征造型”技术,使曲面融合进实体中,形成统一的曲面实体复合造型模式。利用这一模式,可实现曲面裁剪实体、曲面生成实体、曲面约束实体等混合操作,是用户设计产品和模具的有力工具。

2.强大的NURBS自由曲面造型

CAXA制造工程师从线框到曲面,提供了丰富的建模手段。可通过列表数据、数学模型、字体文件及各种测量数据生成样条曲线,通过扫描、放样、拉伸、导动、等距、边界网格等多种形式生成复杂曲面,并可对曲面进行任意裁剪、过渡、拉伸、缝合、拼接、相交和变形等,建立任意复杂的零件模型。通过曲面模型生成的真实感图,可直观显示设计结果。

3.方便的特征实体造型

采用精确的特征实体造型技术,可将设计信息用特征术语来描述,简便而准确。通常的特征包括孔、槽、型腔、凸台、圆柱体、圆锥体、球体和管子等,CAXA制造工程师可以方便地建立和管理这些特征信息。实体模型的生成可以用增料方式,通过拉伸、旋转、导动、放样或加厚曲面来实现,也可以通过减料方式,从实体中减掉实体或用曲面裁剪来实现,还可以用等半径过渡、变半径过渡、倒角、打孔、增加拔模斜度和抽壳等高级特征功能来实现。

【高效数控加工】

CAXA制造工程师将CAD模型与CAM加工技术无缝集成,可直接对曲面、实体模型进行一致的加工操作。支持轨迹参数化和批处理功能,明显提高工作效率。支持高速切削,大幅度提高加工效率和加工质量。通用的后置处理可向任何数控系统输出加工代码。

1.加工工艺控制

CAXA制造工程师提供了丰富的工艺控制参数,可以方便地控制加工过程,使编程人员的经验得到充分的体现。

2.通用后置处理

全面支持SIEMENS、FANUC等多种主流机床控制系统。CAXA制造工程师提供的后置处理器,无需生成中间文件就可直接输出G代码控制指令。系统不仅可以提供常见的数控系统的后置格式,用户还可以定义专用数控系统的后置处理格式。可生成详细的加工工艺清单,方便G代码文件的应用和管理。

3.支持高速加工

本系统支持高速切削工艺,以提高产品精度,降低代码数量,使加工质量和效率大大提高。可设定斜向切入和螺旋切人等接近和切入方式,拐角处可设定圆角过渡,轮廓与轮廓之间可通过圆弧或S字型方式来过渡形成光滑连接,从而生成光滑刀具轨迹,有效地满足了高速加工对刀具路径形式的要求。

4.参数化轨迹编辑和轨迹批处理

CAXA制造工程师的“轨迹再生成”功能可实现参数化轨迹编辑。用户只需选中已有的数控加工轨迹,修改原定义的加工参数表,即可重新生成加工轨迹。CAXA制造工程师可以先定义加工轨迹参数,而不立即生成轨迹。工艺设计人员可先将大批加工轨迹参数事先定义而在某一集中时间批量生成。这样,合理地优化了工作时间。

5.独具特色的加工仿真与代码验证

可直观、精确地对加工过程进行模拟仿真、对代码进行反读校验。仿真过程中可以随意放大、缩小、旋转,便于观察细节,可以调节仿真速度;能显示多道加工轨迹的加工结果。仿真过程中可以检查刀柄干涉、快速移动过程(G00)中的干涉、刀具无切削刃部分的干涉情况,可以将切削残余量用不同颜色区分表示,并把切削仿真结果与零件理论形状进行比较等。

6.两轴到三轴的数控加工功能,支持4~5轴加工

两轴到两轴半加工方式:可直接利用零件的轮廓曲线生成加工轨迹指令,而无需建立其三维模型;提供轮廓加工和区域加工功能,加工区域内允许有任意形状和数量的岛。可分别指定加工轮廓和岛的拔模斜度,自动进行分层加工。三轴加工方式:多样化的加工方式可以安排从粗加工、半精加工到精加工的加工工艺路线。4~5轴加工模块提供曲线加工、平切面加工、参数线加工、侧刃铣削加工等多种4~5轴加工功能。标准模块提供2~3轴铣削加工。4~5轴加工为选配模块。

CAXA软件功能

1.生成加工工序单

自动按加工的先后顺序生成加工工艺单,方便编程者和机床操作者之间的交流,减少加工中错误的产生。

2.特征实体造型

主要有拉伸、旋转、导动、放样、倒角、圆角、打孔、筋板、拔模、分模等特征造型方式,可以将二维的草图轮廓快速生成三维实体模型。

3.宏加工

提供倒圆角加工,可生成加工圆角的轨迹和带有宏指令的加工代码,可以充分利用宏程序功能,使得倒圆角的加工程序变得异常简单灵活。

4.通用后置处理

后置处理器无需生成中间文件就可直接输出G代码指令,系统不仅可以提供常见的数控系统后置格式,用户还可以自定义专用数控系统的后置处理格式。

5.加工轨迹仿真

提供了轨迹仿真手段以检验数控代码的正确性。可以通过实体真实感仿真模拟加工过程,显示加工余量;自动检查刀具切削刃、刀柄等在加工过程中是否存在干涉现象。

6.加工工艺控制

提供丰富的工艺控制参数,可方便地控制加工过程,使编程人员的经验得到充分的体现。丰富的刀具轨迹编辑功能可以控制切削方向以及轨迹形状的任意细节,大大提高了机床的进给速度。

7.自由曲面造型

提供多种NURBS曲面造型手段:可通过列表数据、数学模型、字体、数据文件及各种测量数据生成样条曲线;通过扫描、放样、旋转、导动、等距、边界网格等多种形式生成复杂曲面;并提供裁剪、延伸、缝合、拼接、过渡等曲线曲面裁剪手段。

8.知识加工

运用知识加工,经验丰富的编程者可以将加工的步骤、刀具、工艺条件进行记录、保存和重用,大幅提高编程效率和编程的自动化程度;数控编程的初学者可以快速学会编程,共享经验丰富编程者的经验和技巧。随着企业加工工艺知识的积累和规范化,形成企业标准化的加工流程。

9.编程助手

方便的代码编辑功能,简单易学,非常适合手工编程使用。

同时支持自动导入代码和手工编写的代码,其中包括宏程序代码的轨迹仿真,能够有效验证代码的正确性。支持多种系统代码的相互后置转换,实现加工程序在不同数控系统上的程序共享。还具有通讯传输的功能,通过RS232口可以实现数控系统与编程软件间的代码互传。

10.两轴到五轴的数控加工

两轴到三轴加工为基本配置。

多样化的加工方式可以安排从粗加工、半精加工、到精加工的加工工艺路线,高效生成刀具轨迹。

四轴到五轴加工方式:曲线加工、四轴平切面、五轴等参数线、五轴侧铣、五轴定向、五轴G01钻孔、五轴转四轴轨迹等多种加工方法,针对叶轮、叶片类零件提供叶轮粗加工和叶轮精加工实现整体加工叶轮和叶片。

系统需求

可运行于Windows2000、WindowsXP等系统平台之上

最低要求:英特尔“奔腾”4处理器2.4GHz,512MB内存;10G硬盘

推荐配置:英特尔“至强”4处理器2.6GHz以上CPU,1G以上内存;20G硬盘
