logisim是一款非常好用的电路设计软件，它主要的功能是基于教育的数字逻辑电路设计模拟，使用这款软件可以创建通俗易懂的电路图，使用简单、便于学习，拥有最基本的概念与逻辑电路！
logisim软件特色：
这是免费的！（Logisim开源（GPL）。
运行在任何机器中支持Java5或更高的特殊MacOSX和Windows版本。的双曲馀弦值。学生有跨平台当然是重要的家庭/宿舍计算机系统。
画面界面是基于直观的工具栏。彩色电线有助于模拟和调试电路。
自动布线工具绘制横纵电线，与其他电线连接组件。很容易画电路！
完成电路可以保存在文件中，出口到GIF文件或印刷在打印机上。
电路布局可用作子回路回路，设计分层回路。
包括电路组件包括输入和输出、盖茨、多重复用器、算术电路、拖鞋和RAM内存。
包括组合分析模块允许之间的转换电路、真实价值表和逻辑表达。
logisim功能介绍
稳定性好：数字电路不像模拟电路那样易受噪声的干扰。
可靠性高：数字电路中只需分辨出信号的有与无，故电路的组件参数，可以允许有较大的变化（漂移）范围。
可长期存储：数字信息可以利用某种媒介，如磁带、磁盘、光盘等进行长时期的存储。
便于计算机处理：数字信号的输出除了具有直观、准确的优点外，最主要的还是便于利用电子计算机来进行信息的处理。
便于高度集成化：由于数字电路中基本单元电路的结构比较简单，而且又允许组件有较大的分散性，这就使我们不仅可把众多的基本单元做在同一块硅片上，同时又能达到大批量生产所需要的良率
logisim使用教程：
Logisim怎么用
点击工具档中的"线工具Wire tool"按扭. 点击并拖动，使输入针和与门的左端相连. 由于只能画水平和垂直线，这可能需要几步完成. 画一条水平线, 放开鼠标按扭, 然后从端点开始按下并垂直拖动线. 可以把线连接到AND门左边的任何一个引脚(pin). 重复同样的过程连接AND门的输出(右边)到LED.
小贴示：本版本基于JAVA框架运行，需要java运行环境的支持；

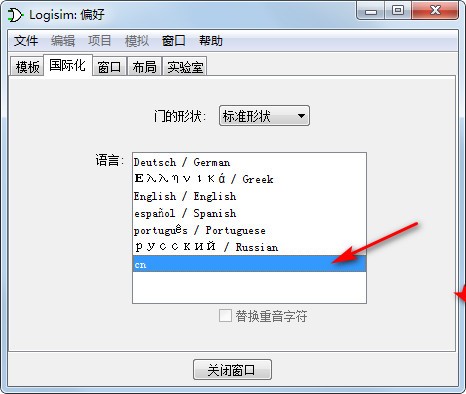

汉化说明：解压后双击“logisim-2.7.1cn.jar”，即是中文汉化版；双击“logisim-win-2.7.1.exe”即为英文版。从菜单File--Preferences中选择CN/CN即就是中文版
