T20天正电气软件是一款智能的电气设计软件，该软件收集了海量的设计单位对电气软件设计的诉求，同时还秉承了一贯的简约界面和便捷性，为用户提供全新使用体验的同时，操作也依然便利快捷!除此之外，在专业的功能上，该软件还采用了目前最新的国家该规范，完美结合了规范性、功能性、系统性和操作灵活性!还有很多软件优势和产品特色等您下载后使用与体验!
T20天正电气软件特色
1、支持新标准《建筑电气制图标准》 GB/T 50786-2012及《建筑电气制图标准》图集 12DX011。
包含：线型库、设备库、元件库等
2、照度计算功能增加灯具库：三雄极光、防爆灯利用系数
3、系统图生成后自动套用表格，自动计算线缆及穿管规格
4、防雷设计，自动生成避雷线

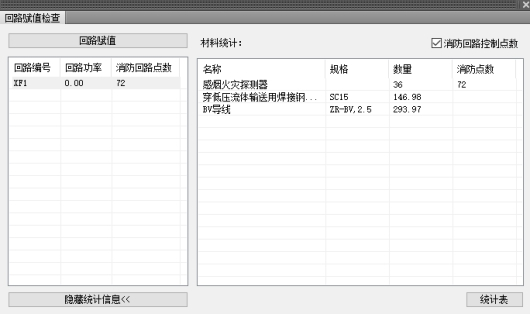

5、消防计算功能自动计算探测器数量，优化计算方法，增加公式计算结果对比
6、弱电连接：选择弱电设备与附近桥架，自动导线连接
7、桥架计算增加弱电电缆数据
8、绘制桥架，支持斜向及变径等构件。
T20天正电气软件亮点
一、电气平面设计
提供多种布置平面设备与导线的方法，布置平面设备时，设备输出界面采用了浮动式窗口结合动态预演，所见即所得，相辅灵活的右键菜单编辑功能，可方便地绘制动力、照明、弱电、消防、变配电室布置和防雷接地平面图。所有图元采用参数化布置，一次性信息录入，标注与材料表统计自动完成。

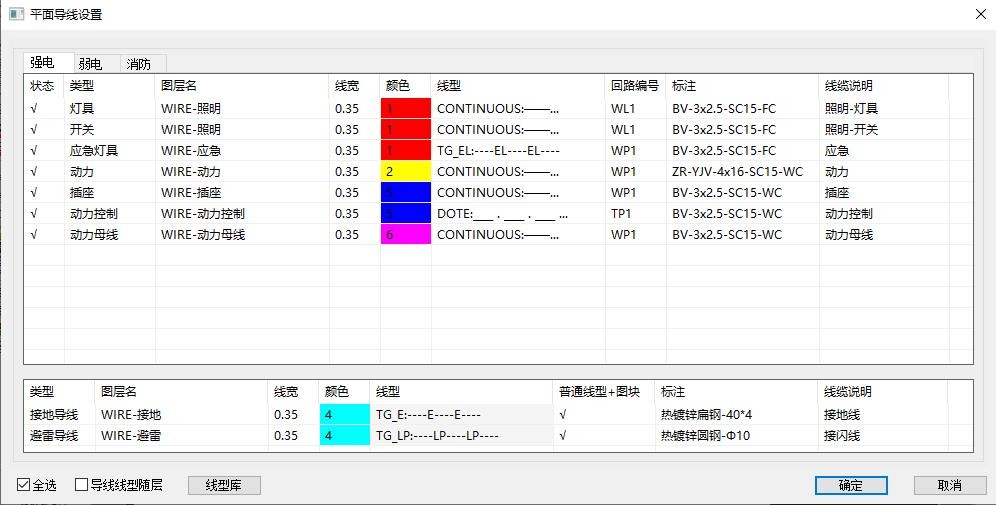

软件设备图块采用09dx国标图例，并且新增楼控类型，增加导线导线图层，提供更多导线供用户使用。
二、温感烟感
根据参数设定及相关规范，自动计算范围内温感烟感的布置方式和个数，同时可查看每个探头探测范围，根据预览效果，可对参数小幅调整，以达到区域内无死角的保护目的。
三、电气系统设计
在绘制系统图方面提高了智能化水平。可自动生成照明系统图、动力系统图、低压单线系统图，还可方便绘制各种弱电系统图及二次接线图。其中自动生成的配电箱系统图同时还完成负荷计算功能。此外系统提供数百种常用高、低压开关柜回路方案，80余种原理图集供用户选择。
四、电气计算
提供全面的电气计算功能，适用于建筑电气设计。包括：【逐点照度】、【照度计算】【多行照度计算】(利用系数法)、【负荷计算】、【无功功率补偿】、【短路电流】计算、【低压短路】电流计算、【电压损失】计算、【年雷击次数】计算、【继电保护计算】等。所有计算结果均可导入WORD或EXCEL进行保存。
【逐点照度】可计算空间每点照度，显示计算空间最大照度、最小照度值。支持不规则区域的计算，充分考虑了光线的遮挡因素，可绘制等照度分布曲线图，输出Word计算书。
五、接地避雷
可自由绘制避雷针、避雷带，绘制接地线、接地极。对于天正建筑条件图，可自动生成避雷带。【滚球避雷】支持多针二维、三维避雷，移动避雷针其二维、三维保护区域随即更新。通过绘制PL线的建筑物外轮廓，并可对其赋高度值，查看建筑物避雷三维状态图，同时可查看任意针的三维保护范围。新增【折线避雷】功能，支持平面及山地的避雷针放置。
六、高压短路计算模块
该功能采用“节点导纳”法，实现计算绘图一体化;支持用户任意搭建方案主接线图及阻抗图，并可由主接线图自动转换阻抗图，通过提取阻抗图数据自动进行高压短路电流计算并计入电动机反馈电流;同时计算多个短路点的短路电流(三相短路电流及不对称电流计算)，计算结果可成成CAD和word计算书，整个计算无须人工查表，星角变换，智能化的数据处理方式极大提升了计算效率及精度。
七、变配电室
快速绘制配电柜及电缆沟的平、立、剖面图。方便对电缆沟及配电柜的参数化编辑，配电柜尺寸、编号可自动生成、调整。自动生成变配电室剖面图。
八、三维桥架
【三维桥架】系列命令可方便绘制多层、弧形等桥架，绘制过程中自动生成弯通、三通、四通、变径等构件，根据绘制需要可自动生成垂直段桥架及相应垂直构件，桥架各部分构件相互关联，拖动一部分其余相关连部分随之联动，可多种样式及规格支吊架，并自动进行桥架标注，以及构件统计。
T20天正电气优势
1、支持win7、win10 64位AutoCAD2023平台及win11 64位AutoCAD2021-AutoCAD2023平台
2、【导光管】新功能，可用利用系数法计算采光区域在要求照度下需要的导光管数，并进行校验
3、【设备编号】新功能，可批量在某个设备旁边按照编号规则进行标注编号
4、【区域划分】新功能，可创建区域，并配合【平面统计】命令，按区域统计数量
5、【偏移升降】新功能，可实现桥架的局部升降和局部偏移，弯通角度支持手动输入
6、【图层管理】优化，使用全新数据格式，提供新界面，并将电气软件中其他相关标准设置进行融合
7、【设备定义】优化，所有设备类别增加【有效半径】控件

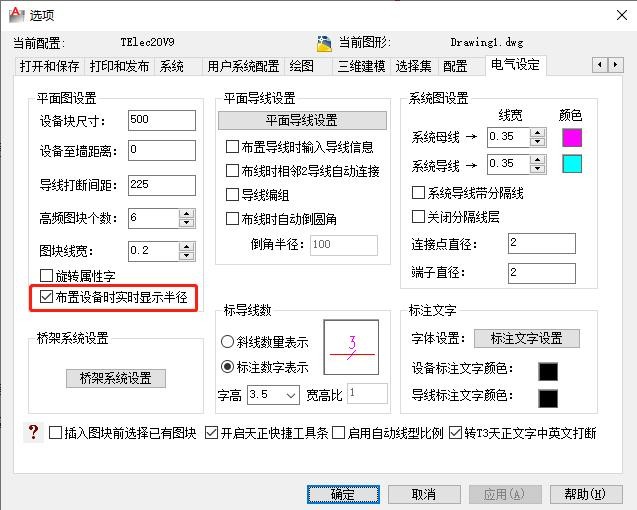

8、【初始设置】优化，增加控件，可在插入设备时实时显示有效半径
9、【过滤选择】优化，勾选【高级】按钮后，增加块属性值、设备名称、导线信息、桥架规格和暖通设备型号 过滤条件
10、【快速连线】优化，增加支持只将选择到的某一个设备的同名设备或多个设备的同名设备与桥架、母线、电缆沟相连的功能;同时增加在桥架、母线、电缆沟之外的设备正交连接的方式
11、【弱电连接】优化，增加只将选择到的某一个弱电设备的同名设备或多个弱电设备的同名设备与桥架相连的功能;同时增加在桥架之外的弱电设备正交连接的方式
12、【桥架计算】优化，对话框改为非模态，同时支持自定义线缆外径
13、【两点均布】优化，增加支持从起点处开始按间距布置设备
14、【弱电系统】优化，增加广播、电话、通信、电视、楼控系统类别
15、【平面统计】优化，可按不同属性字分开统计，支持区域统计
