CAD梦想画图(全功能免费)

CAD梦想画图(全功能免费) v6.0官方版

大小:82MB

语言:简体中文系统:Windows

类别:CAD软件时间:2024-03-24

  • CAD梦想画图(全功能免费)
  • CAD梦想画图(全功能免费)
  • CAD梦想画图(全功能免费)

Tags:

  CAD梦想画图64位PC版是一款小巧快速的PC端免费PCD画图软件,支持大部分主流的CAD版本图纸的查看和编辑。将CAD图纸保存到云端,可以在多端进行查看。操作界面与其他主流软件相似,上受快速,简单易用,轻松构建CAD图。制作完成的CAD图可转换为PDF格式,方便查看和分享,能打开PDF的软件都能查看CAD图纸。

  CAD梦想画图64位PC版安装步骤

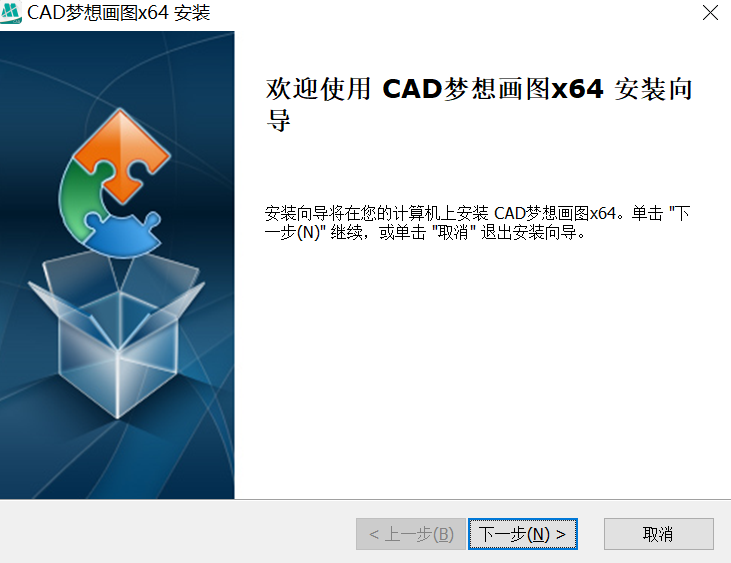

  1、在本站下载最新安装包,按提示安装

CAD梦想画图

  2、安装进行中,完成即可使用

CAD梦想画图

  CAD梦想画图64位PC版使用方法

  CAD制图软件中利用圆弧方向绘制图形操作方法:

  CAD制图软件中的这个图形主要的还是运用了在CAD圆弧命令中圆弧的个绘制方向和数值的一个正负值的输入,方向数值不同绘制出来的图形也就不同了。

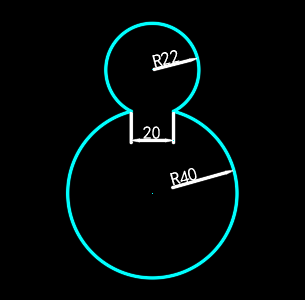

  目标图形

CAD梦想画图

  操作步骤

  1.使用圆命令绘制一个半径为40的圆,如下图所示:

  绘制圆

CAD梦想画图

  2.用直线命令以圆心为起点向上绘制一条超过圆的垂直的直线,并将这条直线左右偏移10个单位,如下图所示:

  直线绘制

CAD梦想画图

  3.修剪直线中的线段并删除直线,得到一个圆弧,如下图所示:

  删除直线

CAD梦想画图

  4.使用圆弧命令,以A点为起点B点为端点绘制一个半径为22的圆弧(这里半径输入要为-22,因为是优弧),如下图所示:

  绘制圆弧

CAD梦想画图

  5.最后进行尺寸标注,如下图所示:

  绘制完成

CAD梦想画图

  CAD梦想画图64位PC版软件特色

  功能命令简单易学

  软件所支持的功能命令快速上手,不需要任何学习成本,官网还拥有CAD文档教程与视频教程。

  两种模式随时切换

  图纸分享模式可上传CAD文件到云图,也可直接分享到微信;绘图模式可以进行图纸的绘制与修改等。

  脱离AutoCAD软件

  它能完美查看AutoCAD所有版本的二维图纸,不需要AutoCAD就能够独立运行。

  熟悉的操作界面

  CAD梦想画图软件的操作界面与AutoCAD操作界面相似,上手速度快,不需要二次学习。
